背景

最近的项目有涉及审批流程业务，为了不增加系统的复杂度，不想引入开源的流程引擎（市面上开源流程引擎功能都比较齐全，本项目的流程审批功能没有那么复杂），于是自己决定设计一套简单易用的审批流程来。

设计思路

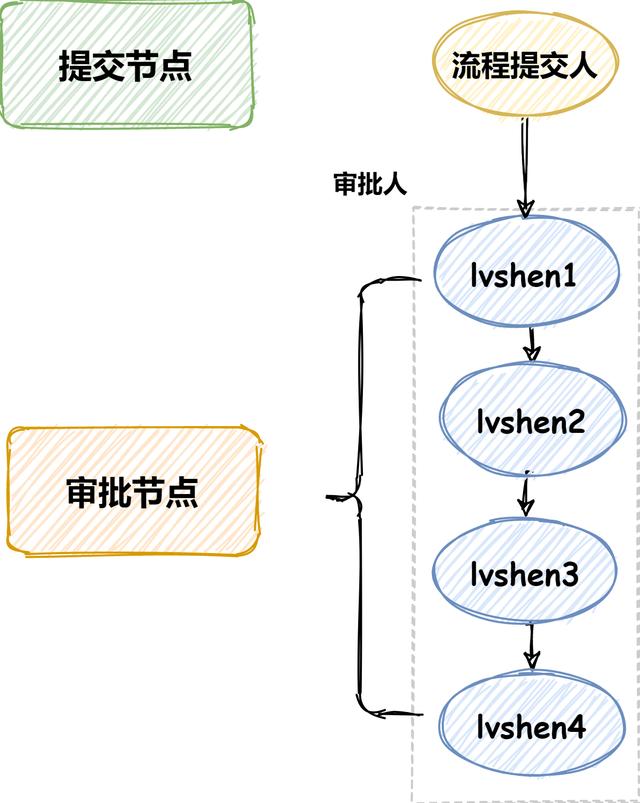

审批流程相信大家都有了解。比如请假流程审批，办公物品领取申请流程审批，员工转正流程审批等等。无论是何种场景的审批流程，我们都可以抽象为「提交节点」，「审批节点」。

?

提交节点：流程提交人提交进入审批流程

审核节点：流程审批人审批流程

?

流程审核

因此我们需要写两个方法来执行审批流程。

但是在执行审批流程之前，需要配置审批流程。

由于审批结束时，如果审批不通过，还有可能从头开始进行审批。那么需要设置可重复审批的次数。所以在审批流程配置时可增加字段可审批轮次times。

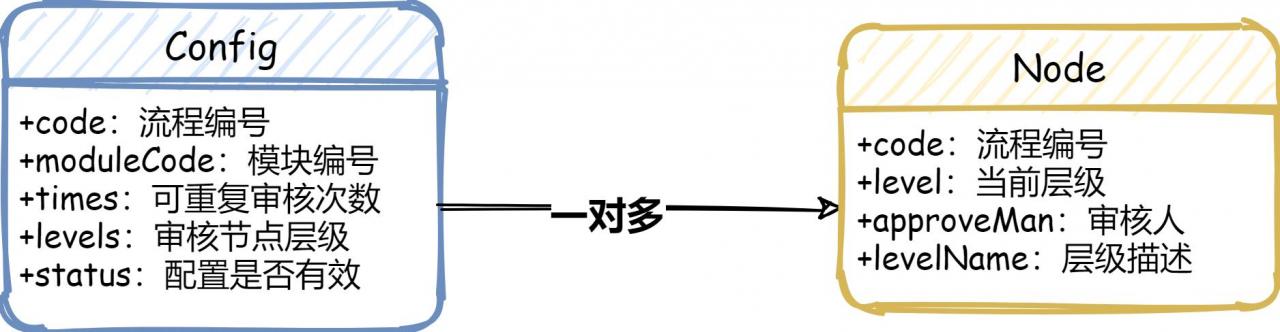

流程配置

如上图，设计了一个流程配置主表，一个流程节点分表。它们是一对多的关系。

流程配置后就是流程执行后的审批记录了。

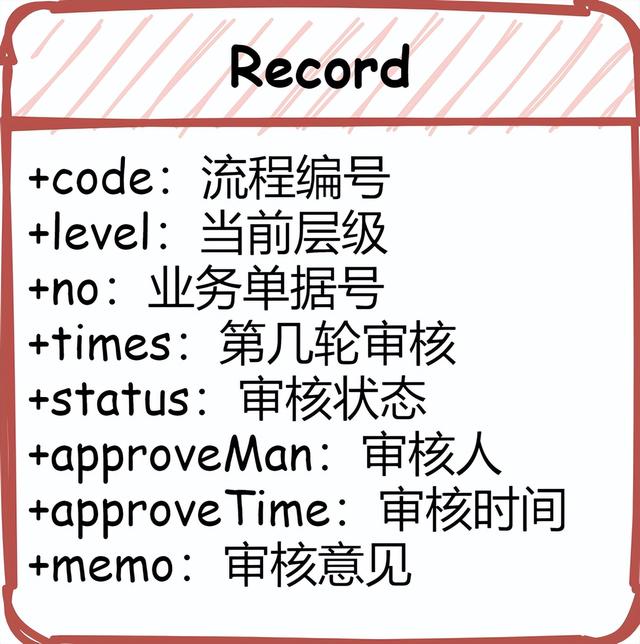

审核记录

审批记录主要存储审批信息，主要字段见上图。

以上的流程设计比较简单，没有考虑驳回上一环节，指定审批人等情况。有兴趣的童鞋可以思考思考。

数据库表设计

理清流程审批的思路，接下来就是创建数据库表了，这里主要创建3张表。

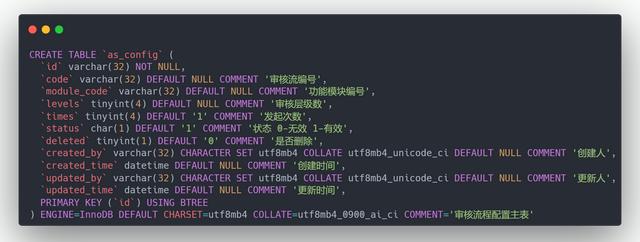

流程配置表：as_config

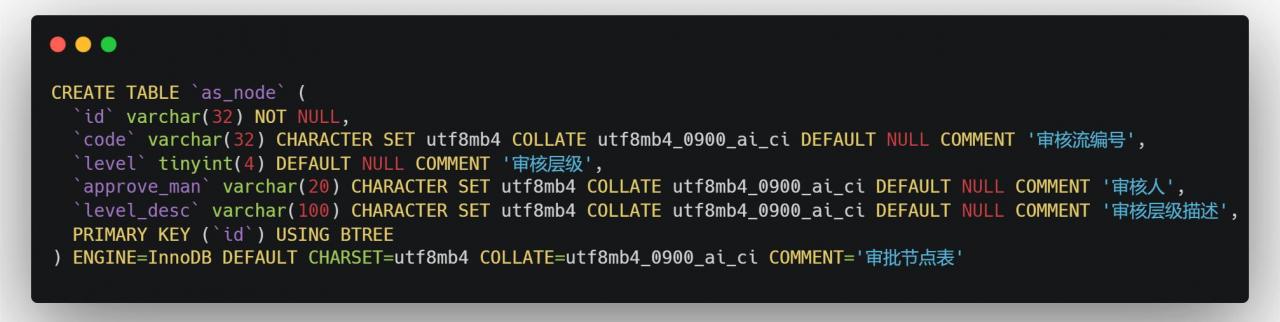

流程审批人表：as_node

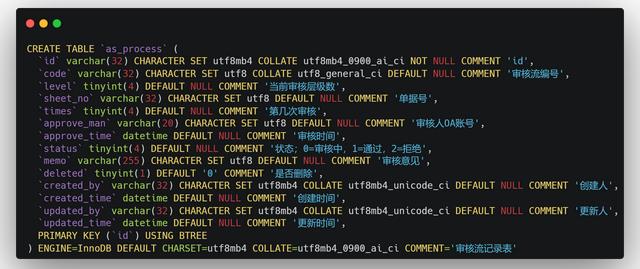

审批记录表：as_process

程序开发

接下来就是程序开发了。

由于流程的配置就是简单的增删改查，这里就不作详细地介绍了。我们主要来说说「提交功能」和「审批功能」。

提交功能

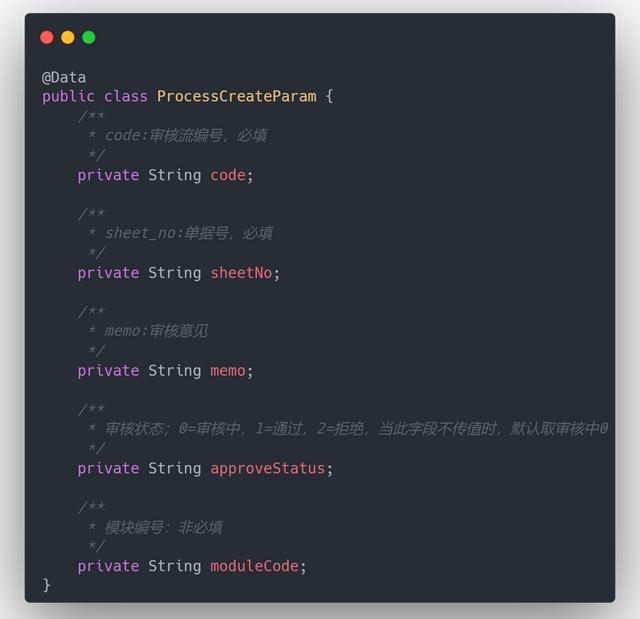

在提交审批时需要提交哪些参数呢？如上图，流程编号，业务单据号，审批意见，审批状态，审批的业务模块，这些都是需要提交的参数。

提交审批时要做的第一件事就是参数的校验：

Pair<String, String> pair = validateParamAndReturn(createParam);

这里主要校验参数不能为空，然后我们返回重要的参数流程编号，业务单据号。

接下来需要将审核层级数初始化：

//初始化层级：1
process.initLevel();

设置审核轮次：

//设置审核次数
byte currentTimes = validateConfigAndReturnCurrentTimes(code, sheetNo);
process.setTimes(currentTimes);

validateConfigAndReturnCurrentTimes()会获取当前审核的轮次，这里的审核轮次计算逻辑为：

?

初次审核：审核轮次为1

二审及以后的审核：上一次审核轮次 + 1

?

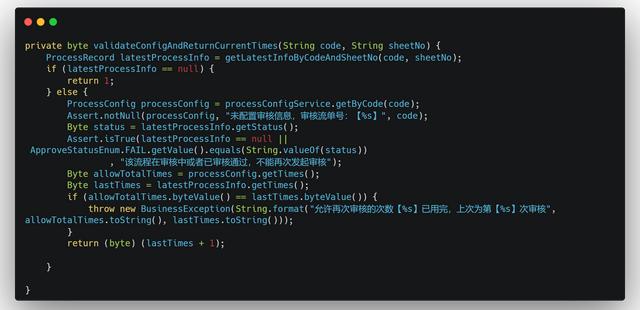

当然还要校验审核配置是否已配置，审核轮次是否已用完：

接下来设置审批人：

//设置审核人
String currentApproveMan = getCurrentApproveMan(code, 1);
process.setApproveMan(currentApproveMan);

审批人从as_node表中获取，因为是提交节点，所以这里的层级为1，即获取的第一层级的审批人。

初始化流程状态为：审批中

//进入审核流程之前，创建的流程单状态默认为：审核中
process.setStatus(Byte.valueOf(ApproveStatusEnum.IN.getValue()));

然后创建流程记录

processMapper.insert(process);

到这里提交进入审批流程的功能已经结束，但是有的业务场景提交之后可能做一些额外的操作，比如通知给审批人，修改业务单据状态等。这里我用策略模式做了一个扩展，即提交后的功能。

//策略-提交进入流程的策略操作
ProcessResult result = new ProcessResult();
result.setCode(code);
result.setSheetNo(sheetNo);
result.setNextProcessId(String.valueOf(process.getId()));
result.setApproveMan(getCurrentAccount());
result.setNextApproveMan(currentApproveMan);
result.setModuleCode(createParam.getModuleCode());
processStrategyApplicationService.nextProcessOperation(result);

这里的代码时固定的，如果你是请假模块的流程，可能需要OA内部通知给审批人，这里你只需要写一个请假流程策略类去实现ProcessStrategy接口。然后实现nextProcessOperation()和getModuleTypeStr()方法（如下代码）。这样我们既做到了按需扩展，又不修改流程主代码（开发人员无需查看提交审批代码，只需按照说明文档扩展即可），安全简便。

@Component
@Slf4j
public class HolidayProcessStrategy implements ProcessStrategy {
 @Override
    public void nextProcessOperation(ProcessResult result) {
        //策略模式，比如OA通知下一环节审批人等
    }

    @Override
    public String getModuleTypeStr() {
        //请假模块
        return HOLIDAY.getValue();
    }
}

审核功能

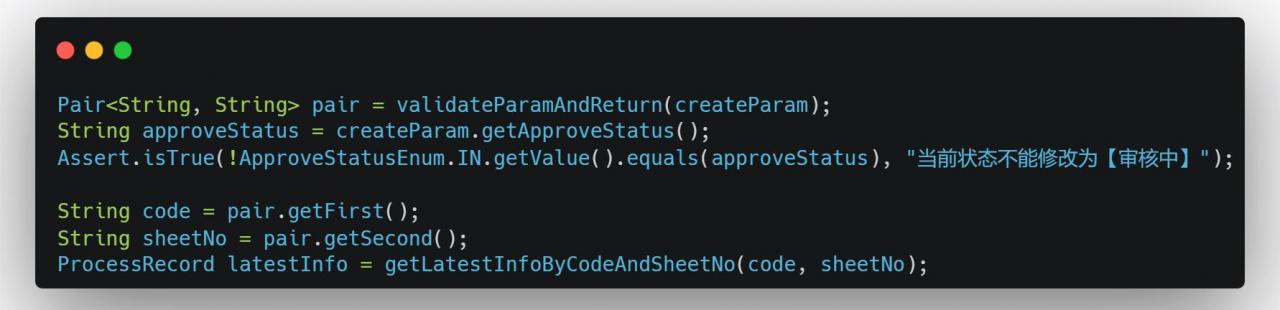

接下来就是审核功能了，和提交一样，需要校验流程编码和业务单号，然后就要获取最后一次审核记录：

通过获取到的最新已审批节点，我们就可以更新当前待审批的节点了。

//1.更新当前节点
updateLatestProcess(createParam, latestInfo, currentDate);

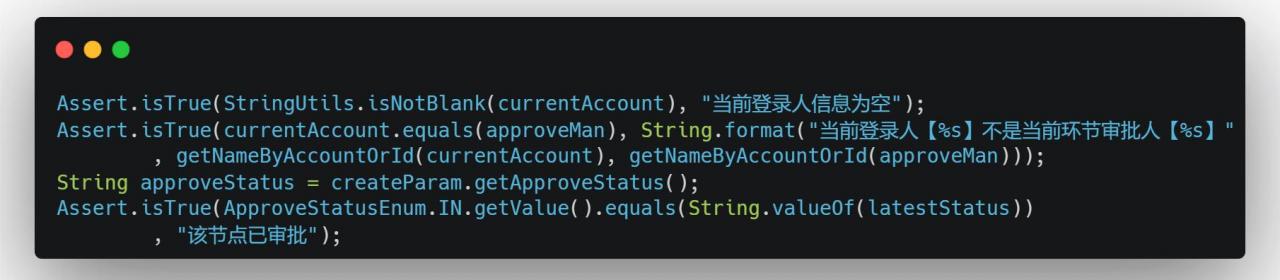

更新待审批节点是要注意必要的参数校验：

这里需要判断当前登录人是不是待审批环节的审批人，该节点是不是待审批节点。

更新了当前审批节点之后，就要创建下一个待审批节点了。

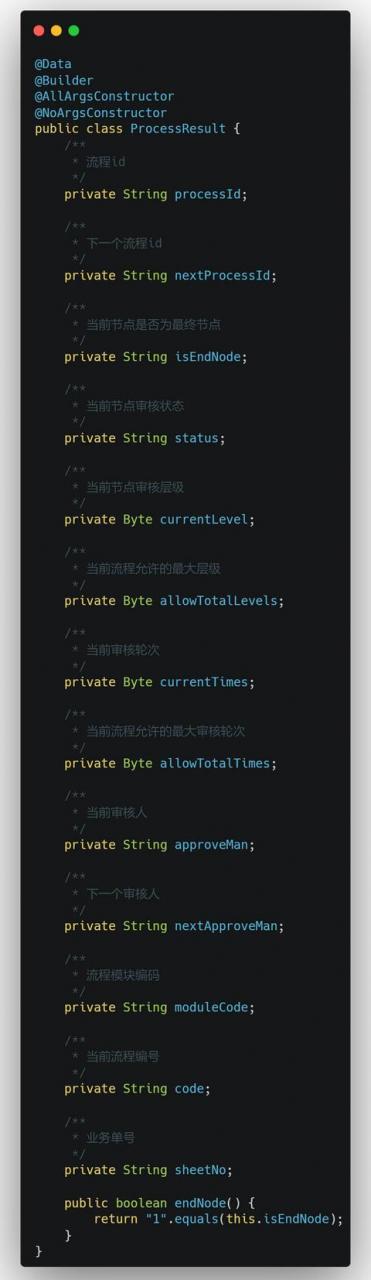

在审批方法中同样可以返回节点信息，用于后续的操作。来看ProcessResult里面的信息：

返回的节点信息如上图。

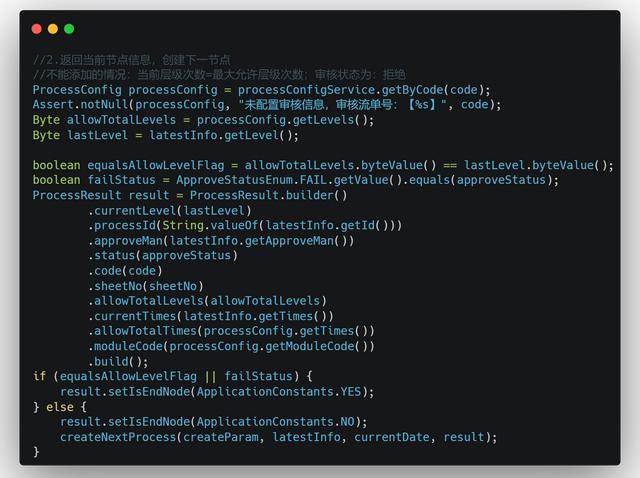

我们来看看生成下一个待审批节点的方法：

createNextProcess(createParam, latestInfo, currentDate, result);

这里要注意，如果审批节点不通过，或者该审批节点为最后一个节点。则不应该创建节点。

创建节点中，需要增加审核层级

Byte latestLevel = latestInfo.getLevel();
byte nextLevel = (byte) (latestLevel + 1);
createNext.setLevel(nextLevel);

新创建的审核节点审核状态为审核中

createNext.setStatus(Byte.valueOf(ApproveStatusEnum.IN.getValue()));

同样我们在创建节点中，使用策略模式用于创建节点后的扩展。

//策略模式，下个审批人需要做的事情
processStrategyApplicationService.nextProcessOperation(result);

如果需要对下一个审核人发通知，可以写一个类实现ProcessStrategy，然后实现nextProcessOperation()方法。

@Override
public void nextProcessOperation(ProcessResult result) {
    //策略模式，比如通知下一环节审批人等
    ...
}

这样我们的审核功能就完成了。

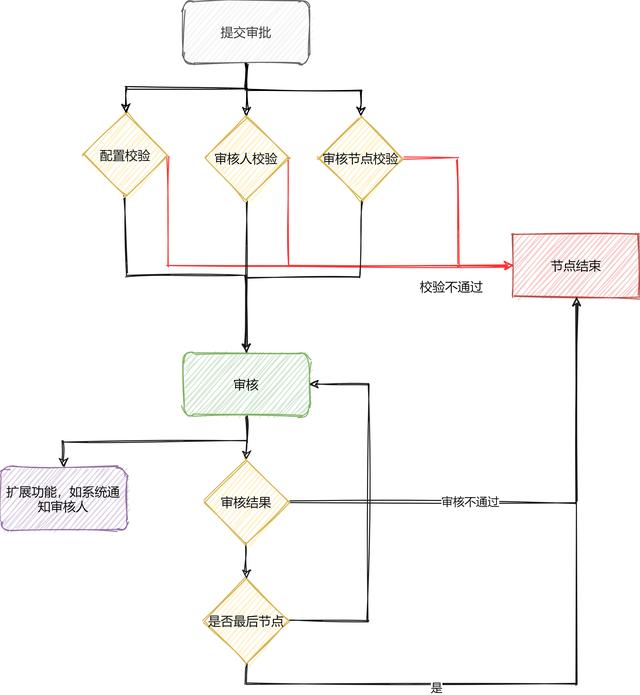

整体流程如下图：

审批流程梳理

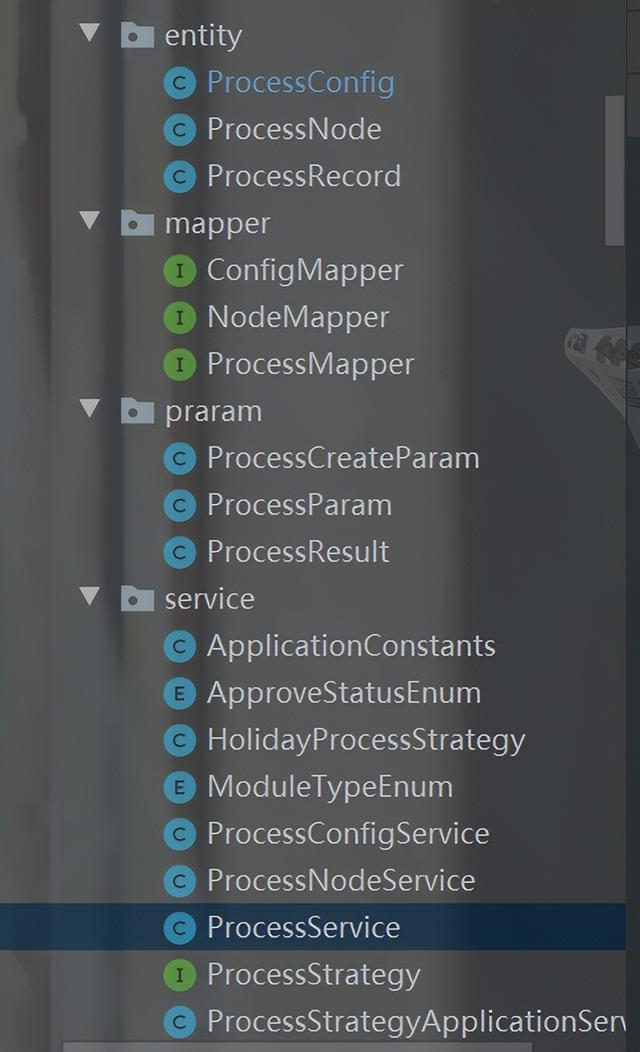

来看看工程的目录结构：

主要方法在ProcessService类中。

测试

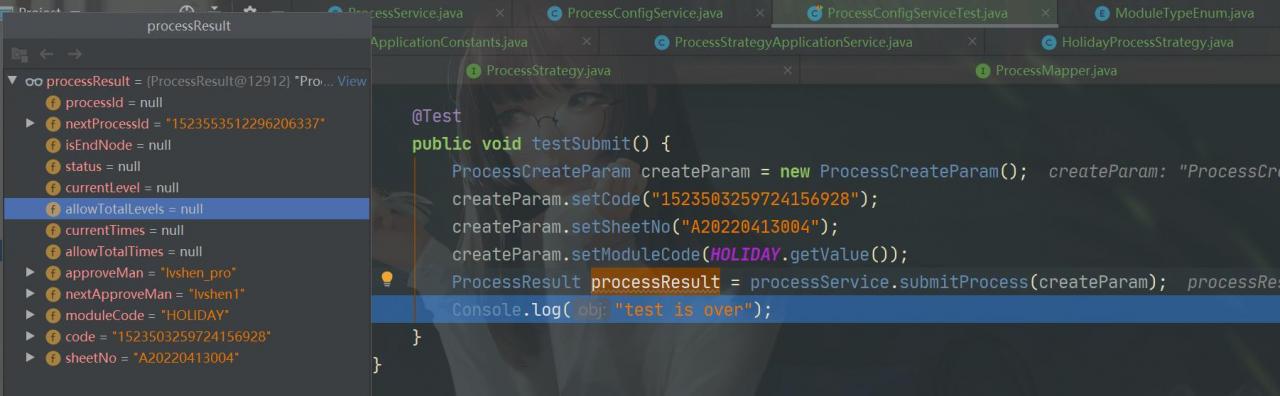

功能完成，就是紧张刺激的测试环节了，先测试submitProcess()方法，测试代码下：

提交审核功能中，只需要填入3个参数：流程编号，业务单据号，业务模块。流程编号一般可以通过业务模块查询，具体查询逻辑不在这里体现。

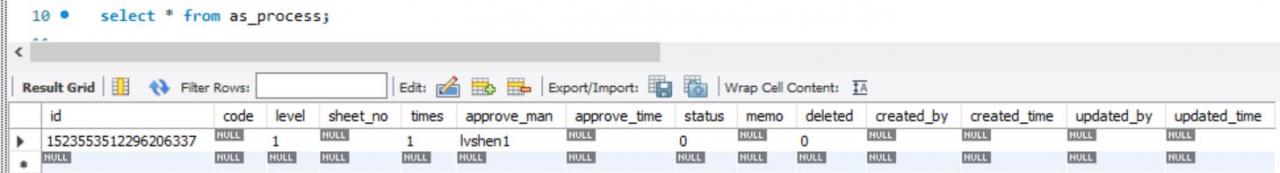

查询数据库发现新增一条待审批的节点。

如上图，可以看到当前环节审批人为：lvshen1，审批状态：0（待审批）。

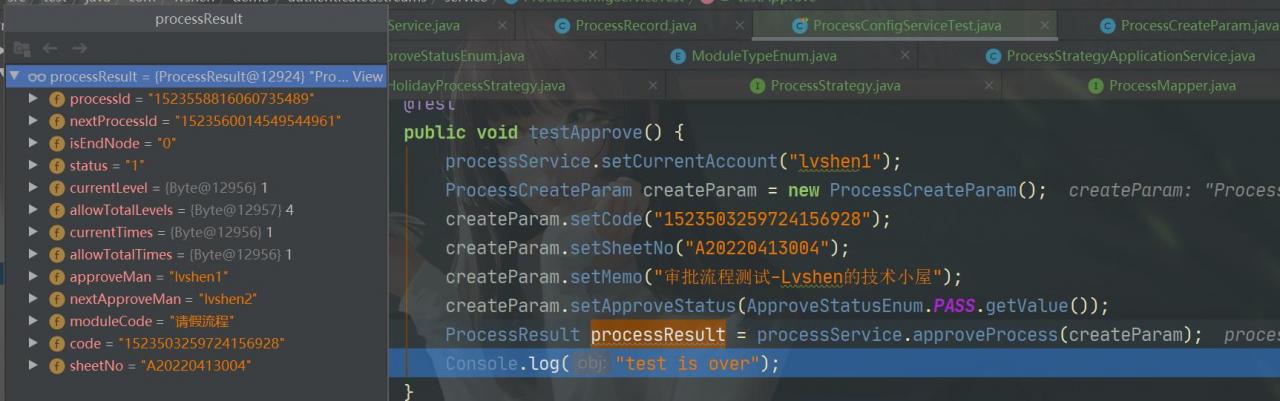

接下来测试审批功能，测试代码如下：

如上代码，入参需要填入审批编码，业务单据号，审批意见，审批结果。代码中审批结果设置为审批通过。

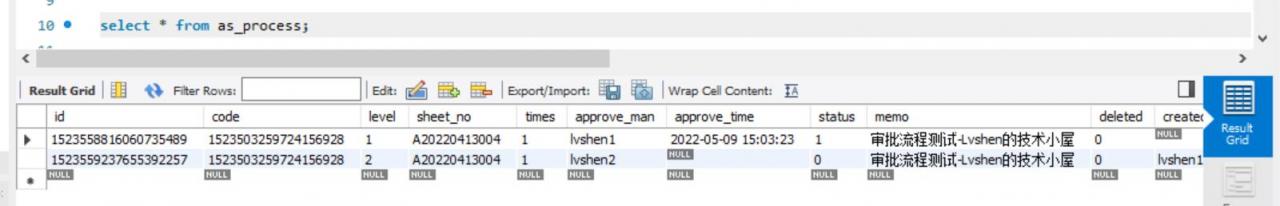

来查询数据库，发现上一条数据已经审批，审批状态更改为1（审批通过），并填入了审批时间。

同时创建了一条新的待审批节点。

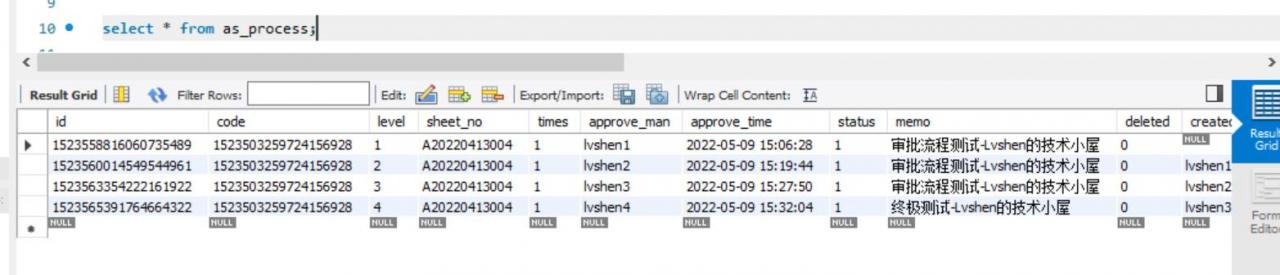

我们多模拟几条审批，数据库记录如下：

当然，如果当前登录人不是审批人，会报出如下异常。

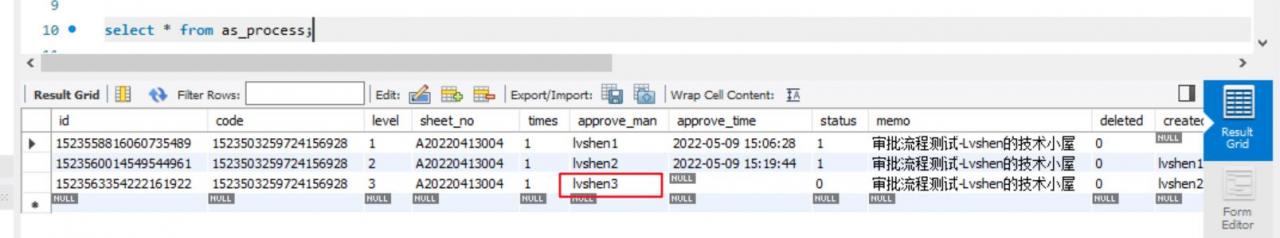

如果当前节点是最后一个节点，则不会创建新的节点了。

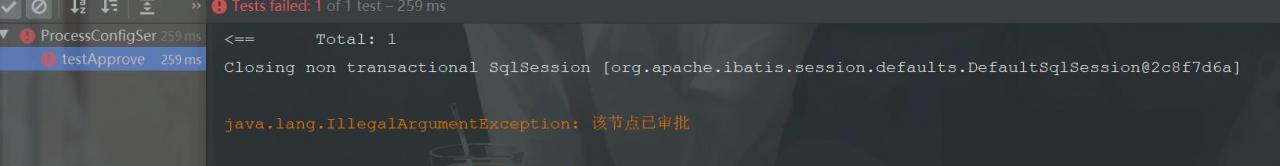

这里做了控制，已审批的节点不能重新审批。

测试到这里，我们的功能已经实现，可满足一般业务需求了。

如果你对本文的功能感兴趣，欢迎和我探讨交流。
