Candence中的PSPICE仿真软件功能非常强大，可以在我们的设计前期对我们的电路进行一个详细的仿真，并与我们实际的计算结果进行对比，从而判断我们设计的合理性。关于Pspice中自带的仿真器件我们可以在，Candence的安装目录下找到，但是对于仿真库中没有的器件的导入对于许多新手来说，在使用过程中常常发生错误，本文以ST的LM2903比较器进行一个详细的设计仿真。
1、仿真模型查找
首先在ST的官方网站找到LM2903的模型文件，ST官网下载的为.txt格式

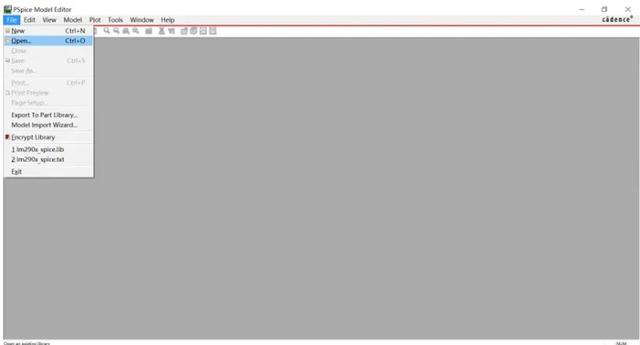

2、打开Model Editor编辑器

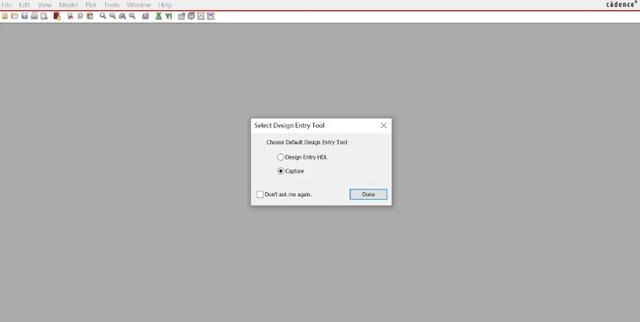

3、选择Capture

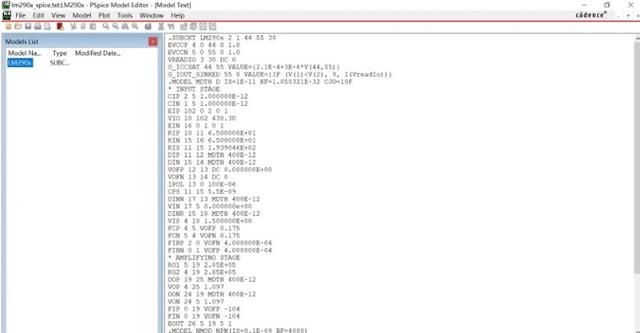

4、打开管方下载的txt模型

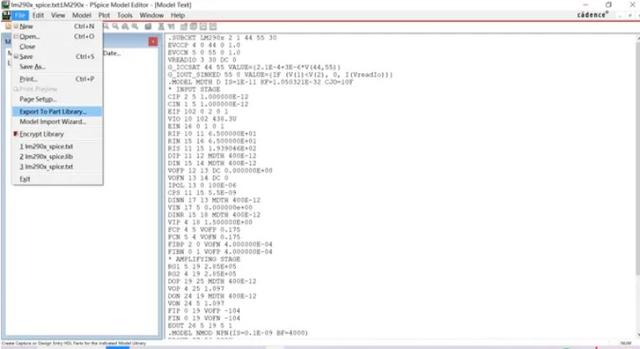

5、选择Export To Part Library

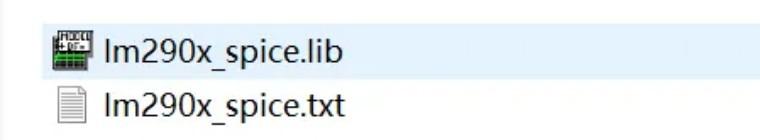

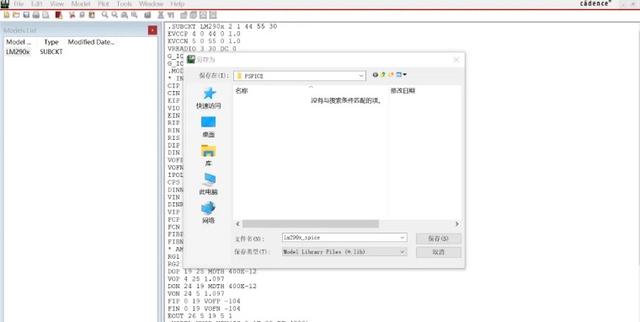

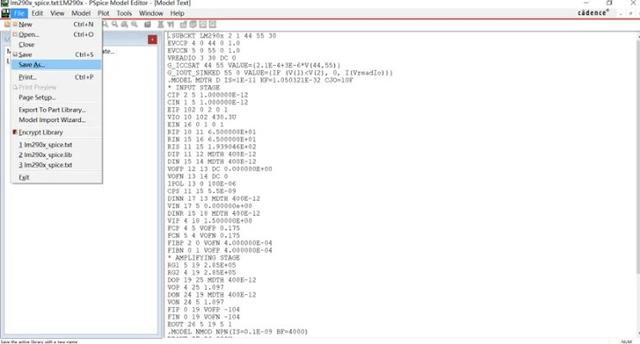

6、选择Save as，保存成.lib文件

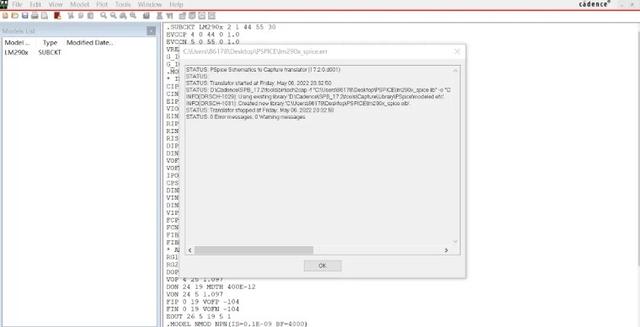

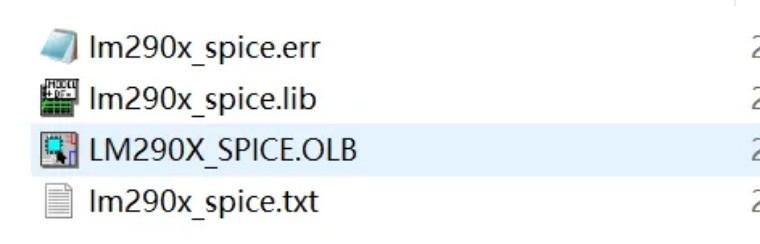

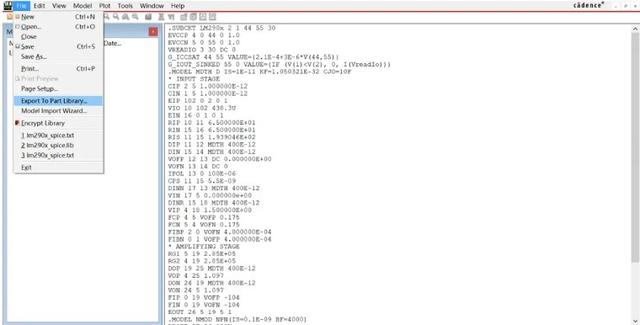

7、选择Export To Part library,并选择保存路径，点击OK生成.OLB文件

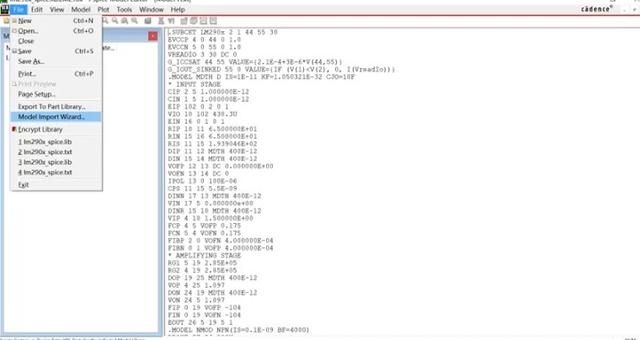

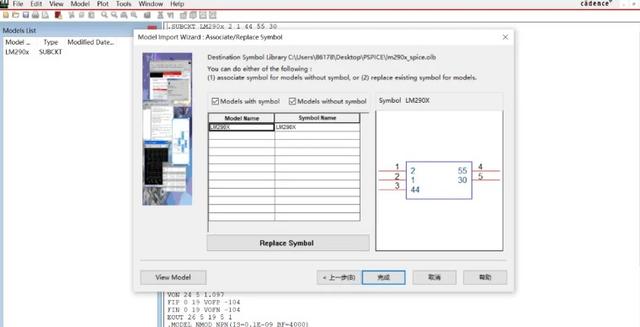

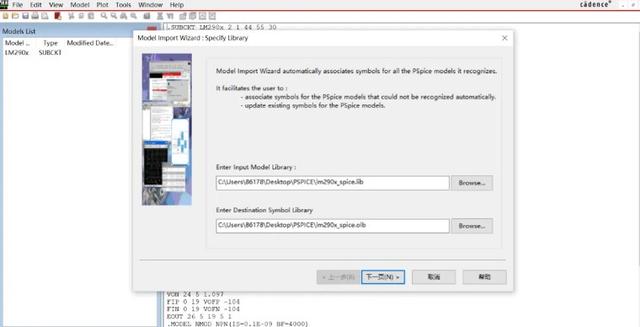

8、点击Model Import Wizard 导入生成的模型,选择保存路径并点击完成PSPICE模型创建。

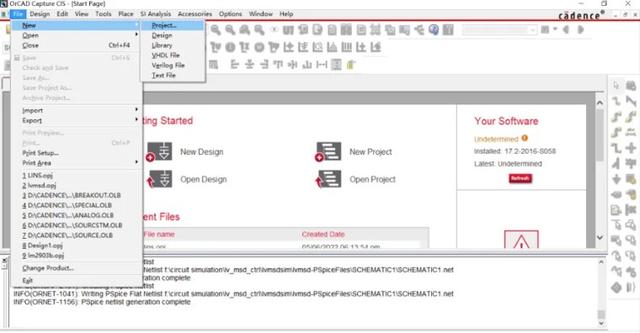

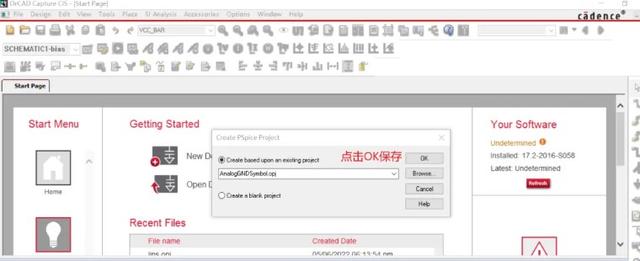

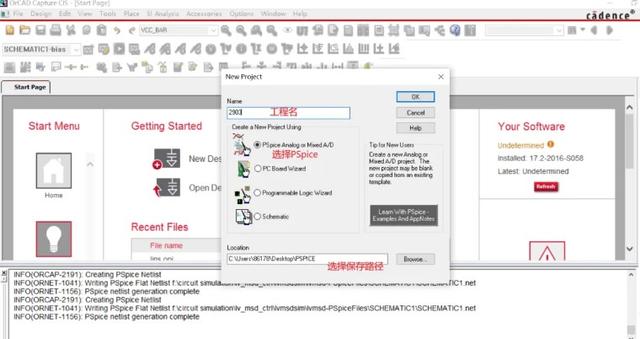

1、打开Candence软件，新建一个仿真工程文件，并点击OK保存。

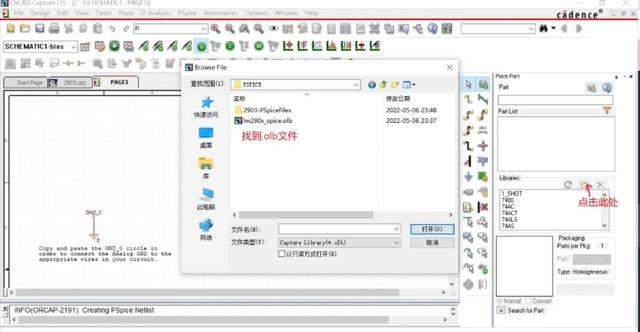

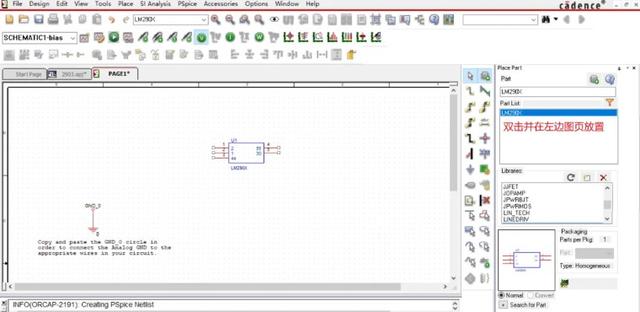

2、调用.olb文件进行仿真

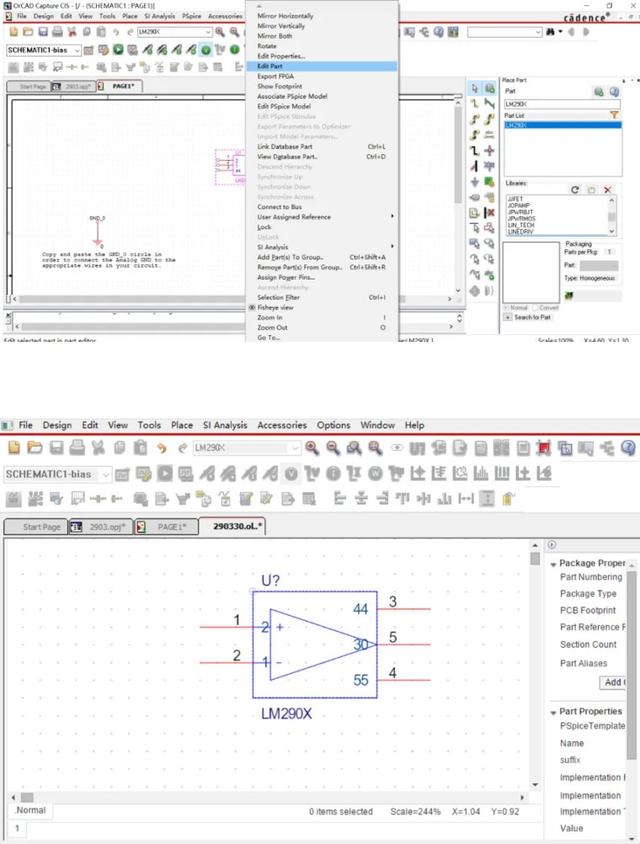

3、对原理图库进行编辑，方便理解

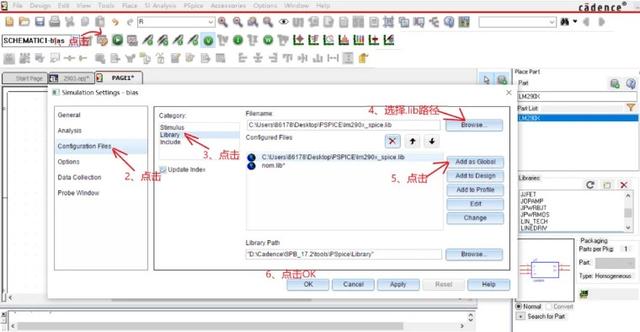

4、配置.lib文件

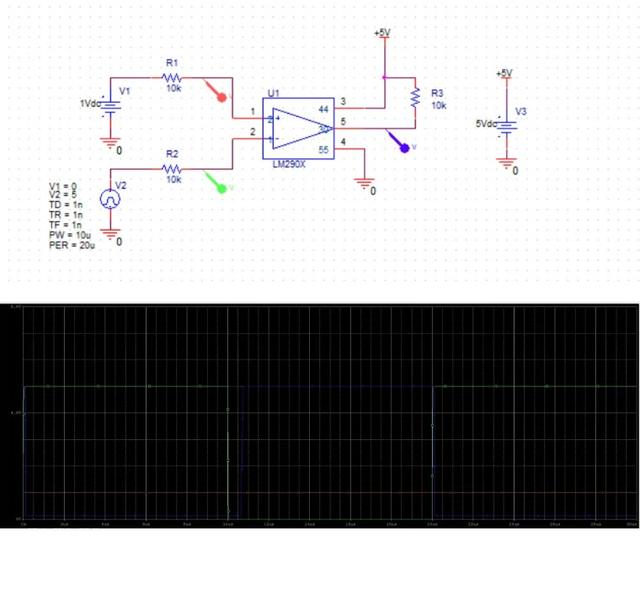

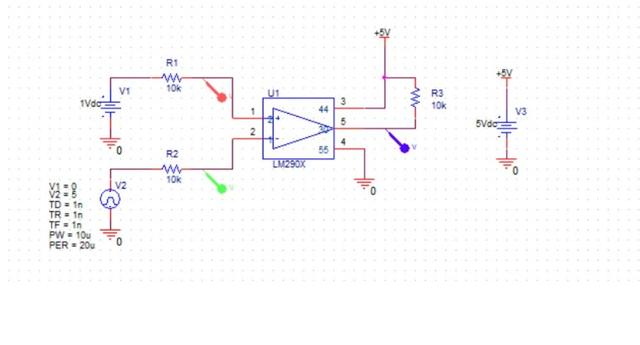

5、搭建电路仿真

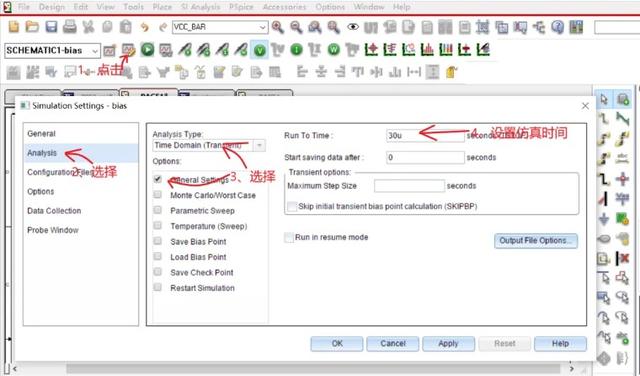

6、配置仿真设置
?
