ZQ611 DMX主控音乐控制器说明书

1系统特点

1、32级~65536级灰度控制，软件Gamma校正处理。

2、支持各种点、线、面光源，支持各种规则，异形处理。

3、采用RJ－45通讯接口，可以由电脑切换效果，最大通讯距离100米。

4、每台主控可带16台分控，主控与电脑、分控之间用超5类网线连接，最大可带9.8万像素点。

5、支持主机带分控，也支持电脑软件直接控制分控。

6、支持控制台DMX输入，可以调节灯光的模式、速度、亮度、颜色、音乐开关、音乐控制模等功能。

7、支持音乐功能，包括声控、音频输入。并且DMX控制台可以切换切换声控、音频，打开关闭音乐功能。同时能够调节音乐控制方式。

2 支持芯片

支持芯

LedVideo、LedStudio软件对应型号

每台分控带载灯数

备注

UCS1903

UCS1903,UCS1903B,UCS1909,UCS1912

6144像素

UCS1903B

UCS1903,UCS1903B,UCS1909,UCS1912

6144像素

UCS1909

UCS1903,UCS1903B,UCS1909,UCS1912

6144像素

UCS1912

UCS1903,UCS1903B,UCS1909,UCS1912

6144像素

UCS2903,

UCS2903, UCS2909, UCS2912

6144像素

UCS2909

UCS2903, UCS2909, UCS2912

6144像素

UCS2912

UCS2903, UCS2909, UCS2912

6144像素

WS2811

6144像素

INK1003

6144像素

LPD6803

6144像素

WS2818

6144像素

SM16703P

6144像素

P9883

6144像素

LX3203

6144像素

LX1603

6144像素

GS8205

GS8205,GS8206

6144像素

GS8206

GS8205,GS8206

6144像素

UCS512

4096像素

QED6011

QED6011/QED3110

512像素

QED3110

QED6011/QED3110

512像素

TM1914A

6144像素

UCS512B3

6144像素

DMX

4096像素

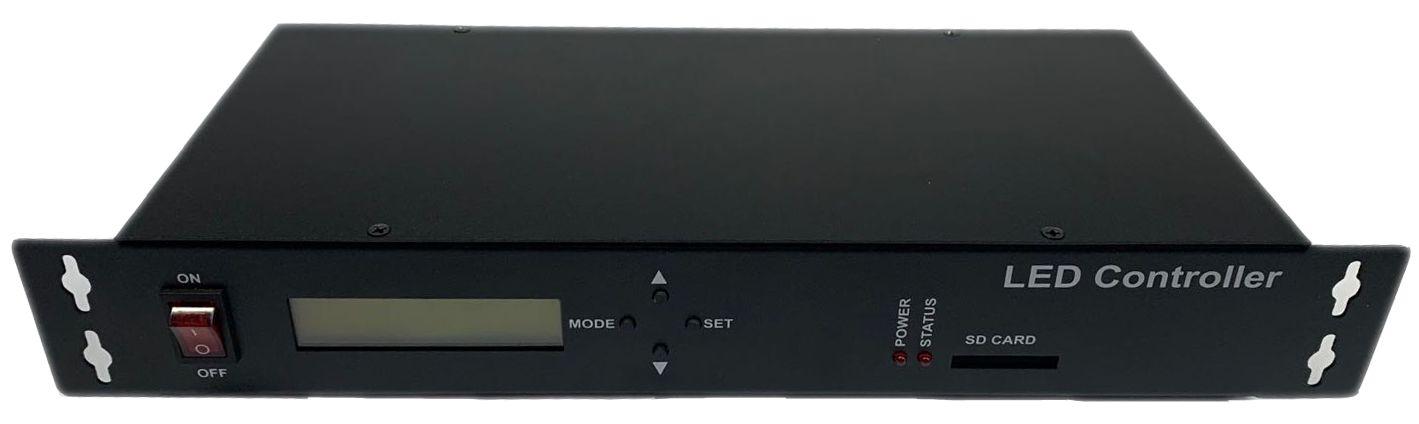

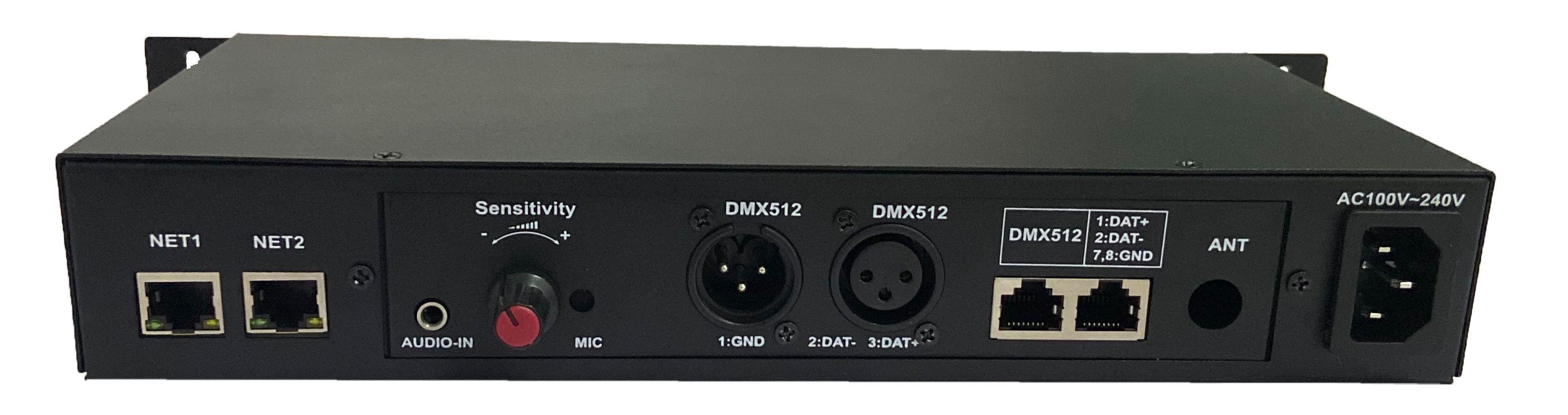

3外观图片

4丝印含义

3.1按键：

按键

含义

按键功能

▲

加

增加速度

▼

减

降低速度

MODE

模式键

菜单功能进入、或切换节目

SET

保存与退出当前菜单、或切换IC

3.2 丝印信号：

SD卡插槽

SD CARD

SD卡插槽

指示灯、网口

指示灯

POWER

电源指示灯，电源正常时常亮

RJ-45网口

NET1、NET2

网络通讯端口

STATUS

状态灯，未插卡或卡读取失败时，该灯闪烁

电源

交流电源输入口

AC100V~240V

交流电源输入

电源开关

电源打开

OFF

电源关闭

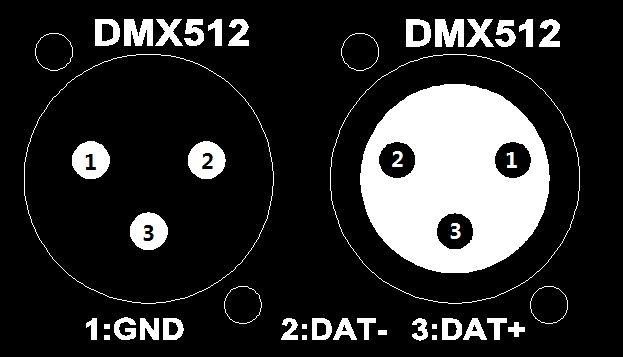

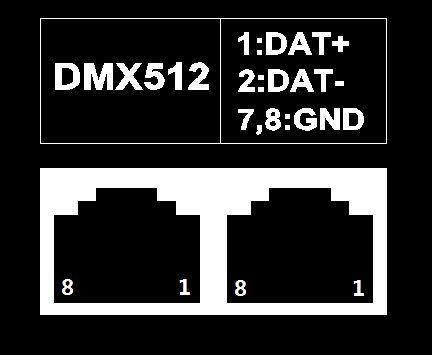

512信号输入（DMX512信号）

卡农接口

RJ45

DAT–

数据负

DAT–

数据负

DAT+

数据正

DAT+

数据正

GND

地线

GND

地线

4接线方式

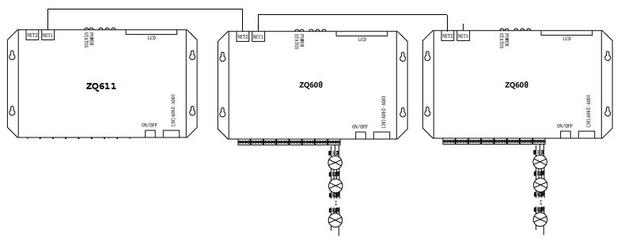

4.1主控脱机

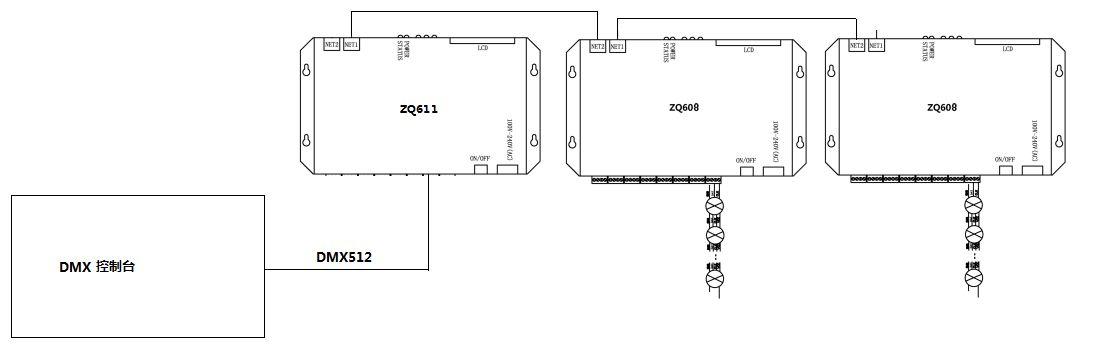

4.1主控脱机+DMX控制台

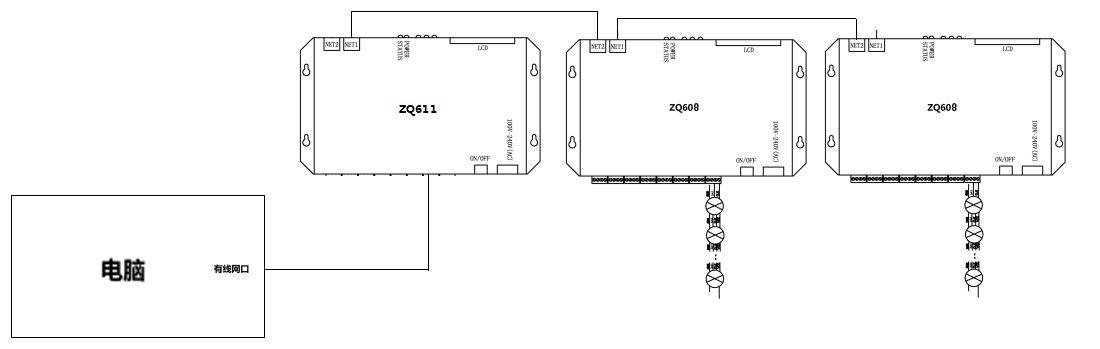

4.2电脑联机

5 SD卡文件

控制器效果命名规则

“XX_00.BIN” ———第1 个效果

“XX_01.BIN” ———第2 个效果

“XX_02.BIN” ———第3 个效果

“XX_03.BIN” ———第4 个效果

注意事项：

将文件拷贝到SD 卡之前，必须先对SD 卡格式化，注意是每次拷贝之前都要格式化。

SD 卡必须要格式化成“FAT“格式。如下图所示。

注意：控制器上的SD 卡不可以热插拔，即每次插拔SD 卡时，必须先断开控制器的电源。

6 DMX512控制协议

本控制器占用9个DMX512地址，从起始地址开始往后，10个通道分别如下表所示。

CH1总开关

CH2红

CH3绿

CH4蓝

CH5总亮度

CH6模式

CH7速度

=0,灯灭

=1,灯亮

红色分量亮度

256级亮度

绿色分量亮度

256级亮度

蓝色分量亮度

256级亮度

灯具亮度

256级亮度

灯光模式选择(64级)

4值1个节目

灯光速度选择(16级速度)

16个值为一个速度

CH8音乐功能开关

CH9音乐控制灵敏度

=0–63:音乐功能关闭

=64–127:声控模式

=128–191:音频模式

=0–63:速度控制，无声黑屏

=64–127:速度控制，无声画面停留

=128–191:低音切换效果

DMX512地址设定

长按MODE3到5秒钟，则会弹出DMX512地址设定菜单，按上、下键调节值，按SET键保存。

8具体参数

8.1产品规格

功能描述

规格指标

控制器技术参数

输入电压（V）

100V~240V交流电源

DMX512输入

4个（2个RJ-45，2个卡农头口）
DMX512输入信号线：GND、DAT+、DAT-

RJ-45通迅端子个数

2个 (NET1、NET2)

音乐输入

2个输入（麦克风、3.5mm音频输入），1个灵敏度调节旋钮

故障保护功能

提供输出端子短时间短路保护功能

运行环境温度

–30~85℃，如超过该温度泛围，请采取加热、降温措施

冷却方式

自冷式

防护等级

IP20

功耗

重量

1.5Kg带外包装

8.2包装清单

配件清单

数量

配件清单

SD卡

1张(1~16GB,FAT格式,储存文件：*.BIN)

电源输入线

1根

4pin接线端子

8个

小起子

1个

纸盒

1个

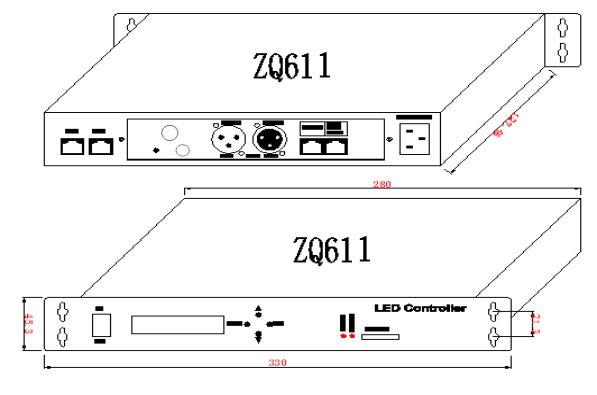

8.3产品尺寸

注：尺寸单位为MM

9　常见问题处理

问题

处理方法

常见问题处理

1、视频播放后STATUS一直在闪烁，并且灯具没有效果输出

①灯具IC型号设置不对。

2、视频放后，指示灯STATUS不闪烁

①网线没有正确连接。

②网线或电脑连接不正常。

3、控制器与灯具接上后，灯具频闪，且有效果变化，同时控制器指示灯显示正常。

①控制器与灯具之间的地线没有连接。

②灯具IC型号和实际灯具IC型号不符。

③灯具的供电电压不足。
